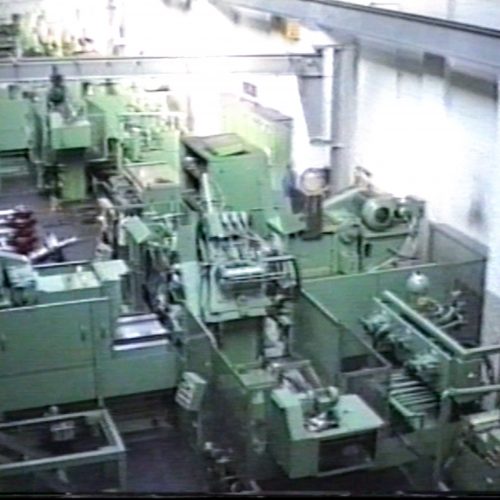

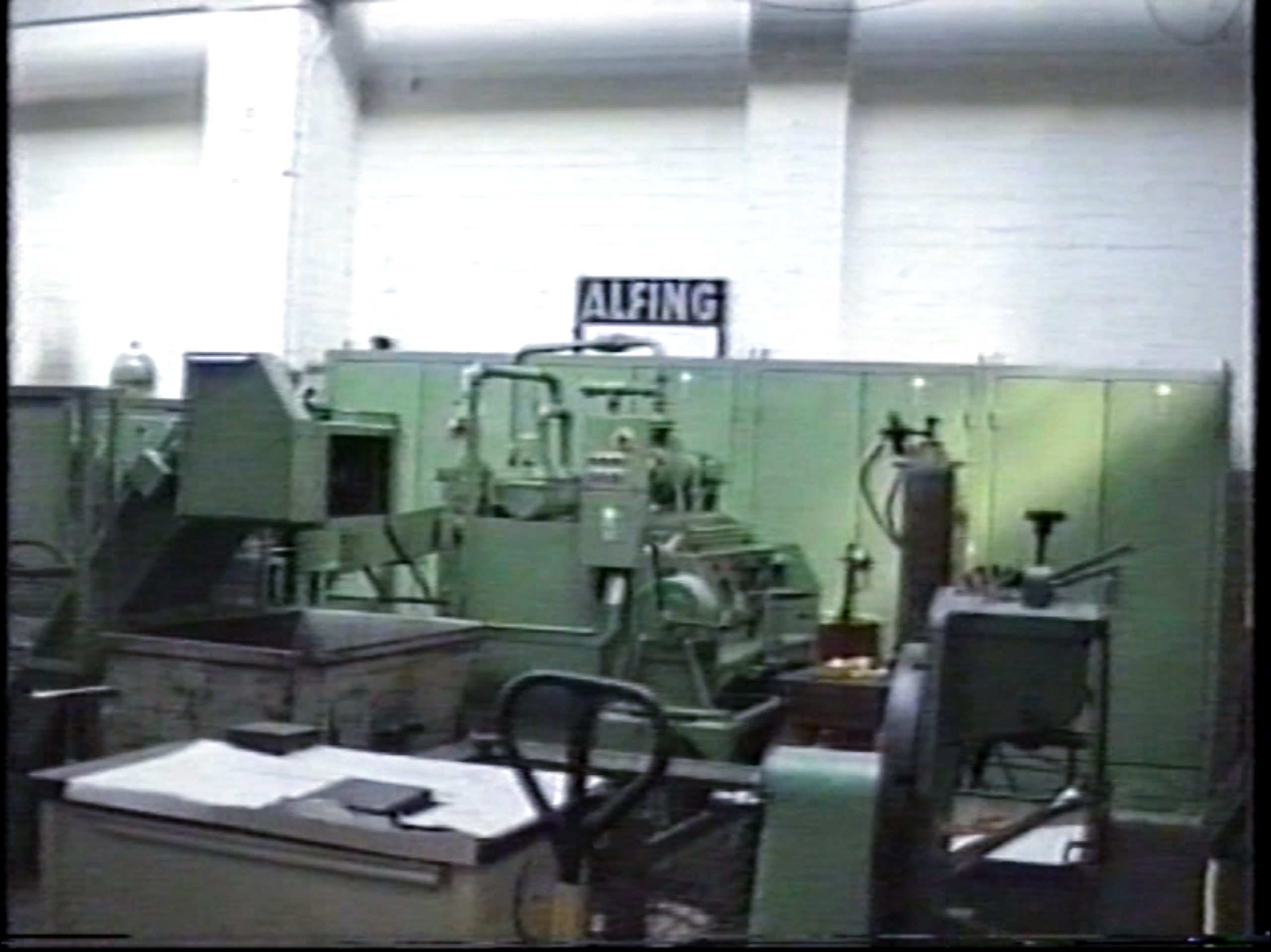

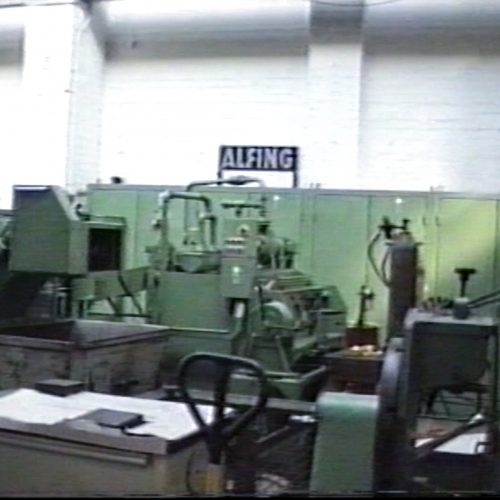

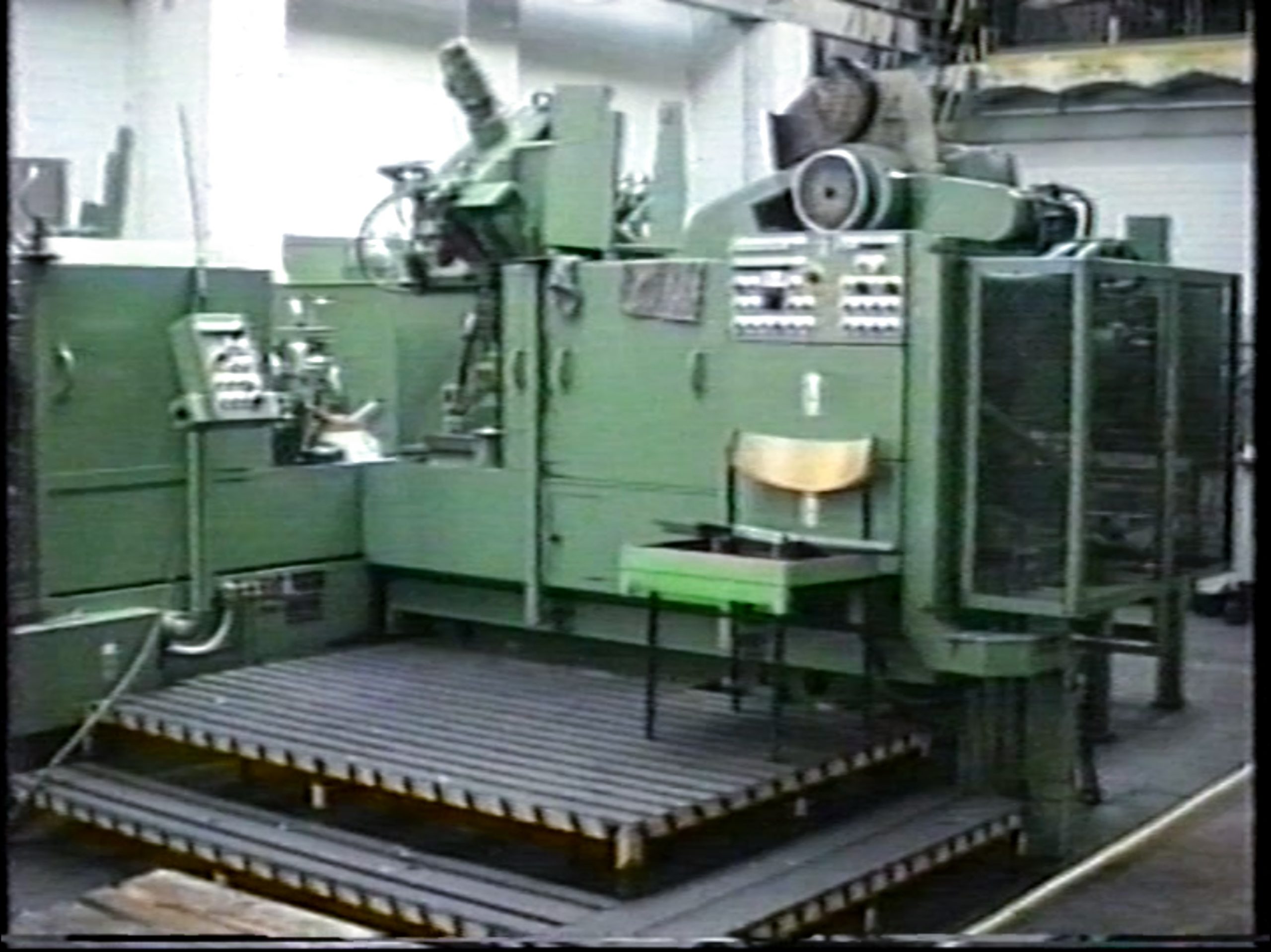

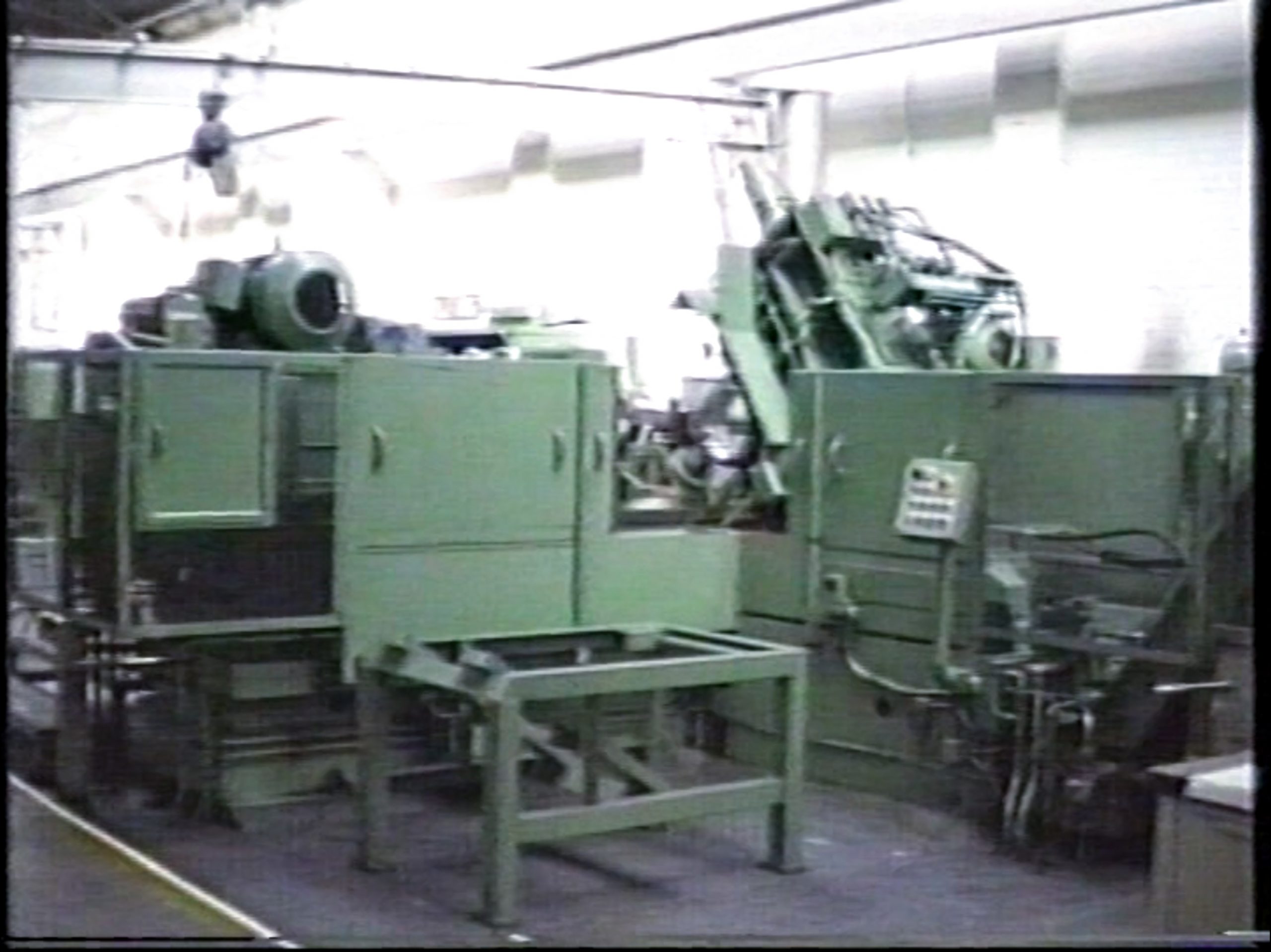

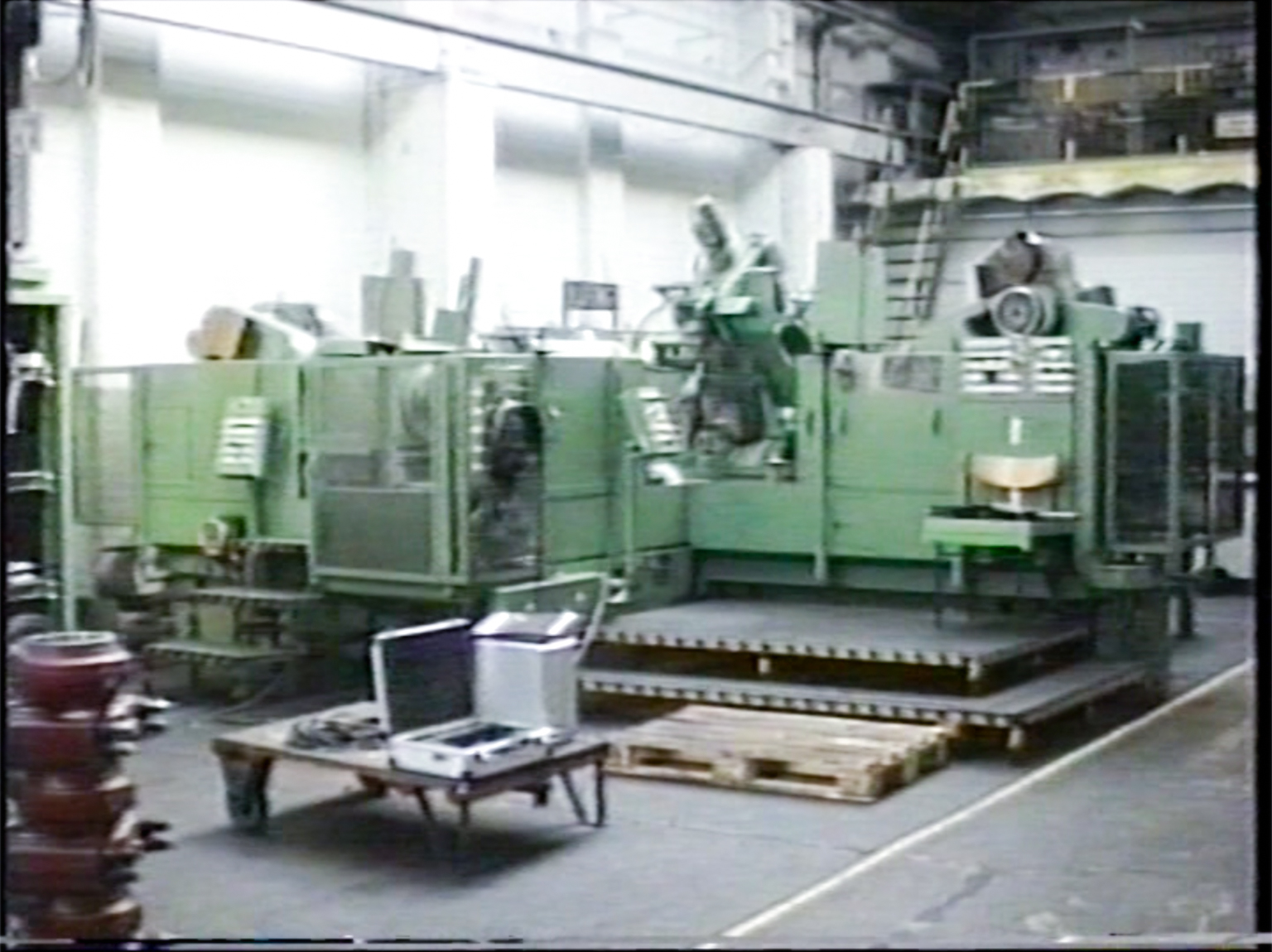

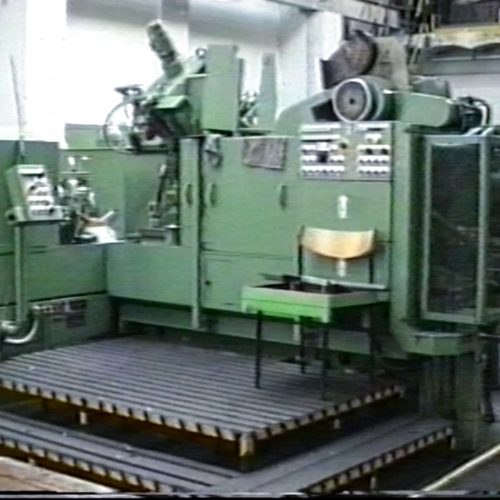

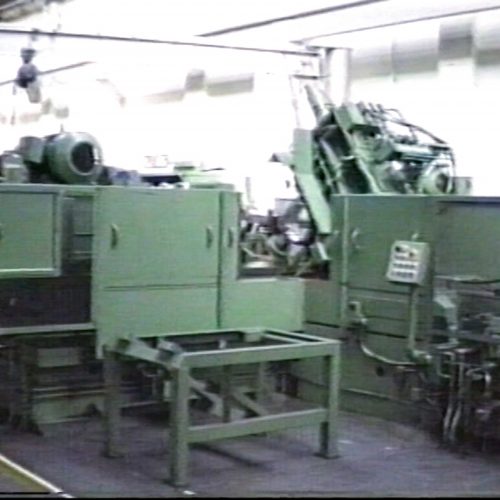

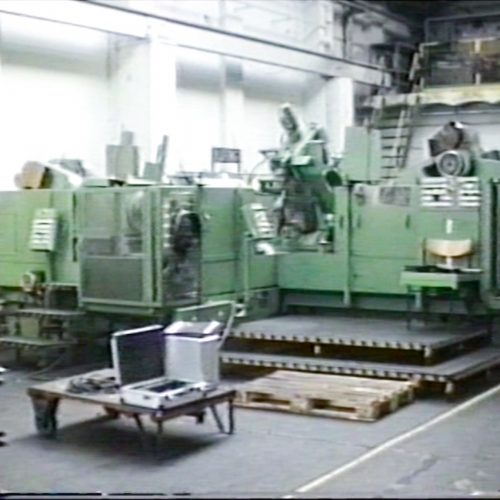

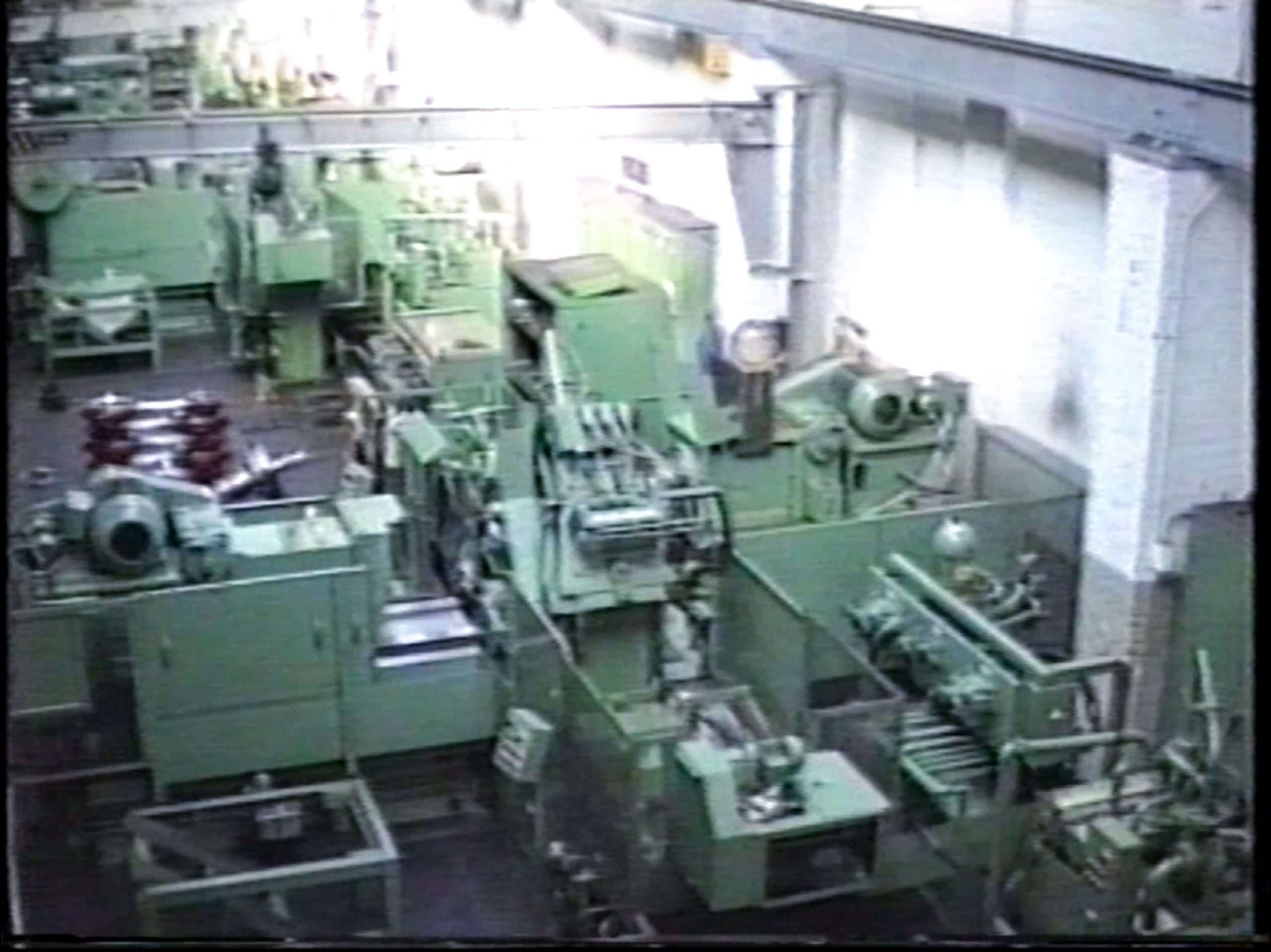

Pleuel-Vorbohr und Plandrehmaschine Alfing

Hersteller: Alfing

Type: E II Sondermaschine

Maschinen Nr.: 10-02541

Baujahr: 1976

Gewicht der Anlage: ca. 43t

Allgemeines / technische Daten:

Pleuel Stichmaß: 400mm- 1.100mm

Spindelstärke: Werkzeugabhängig bis Ø350mm

Aufstellfläche (l x b x h): ca. 6000 x 10000 x 3000mm

Stromversorgung: 380V / 50Hz / 180kW

Bemerkung:

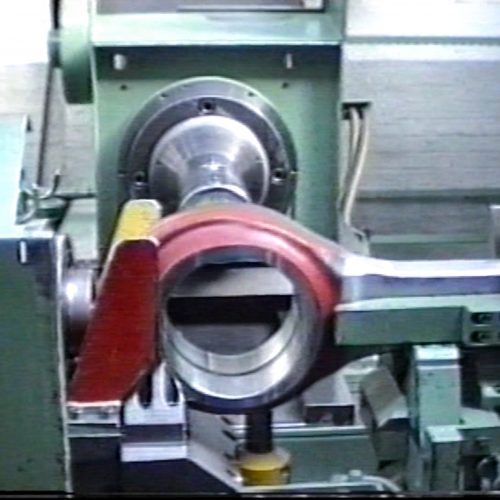

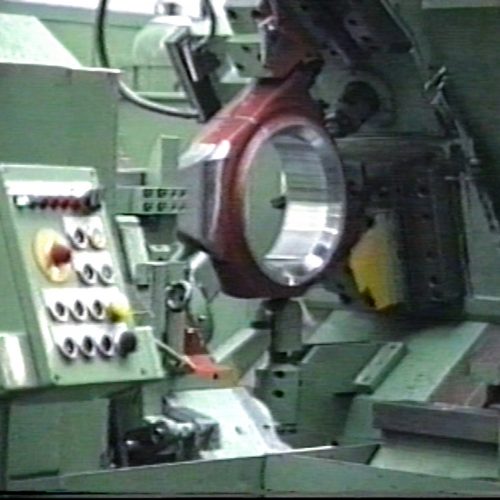

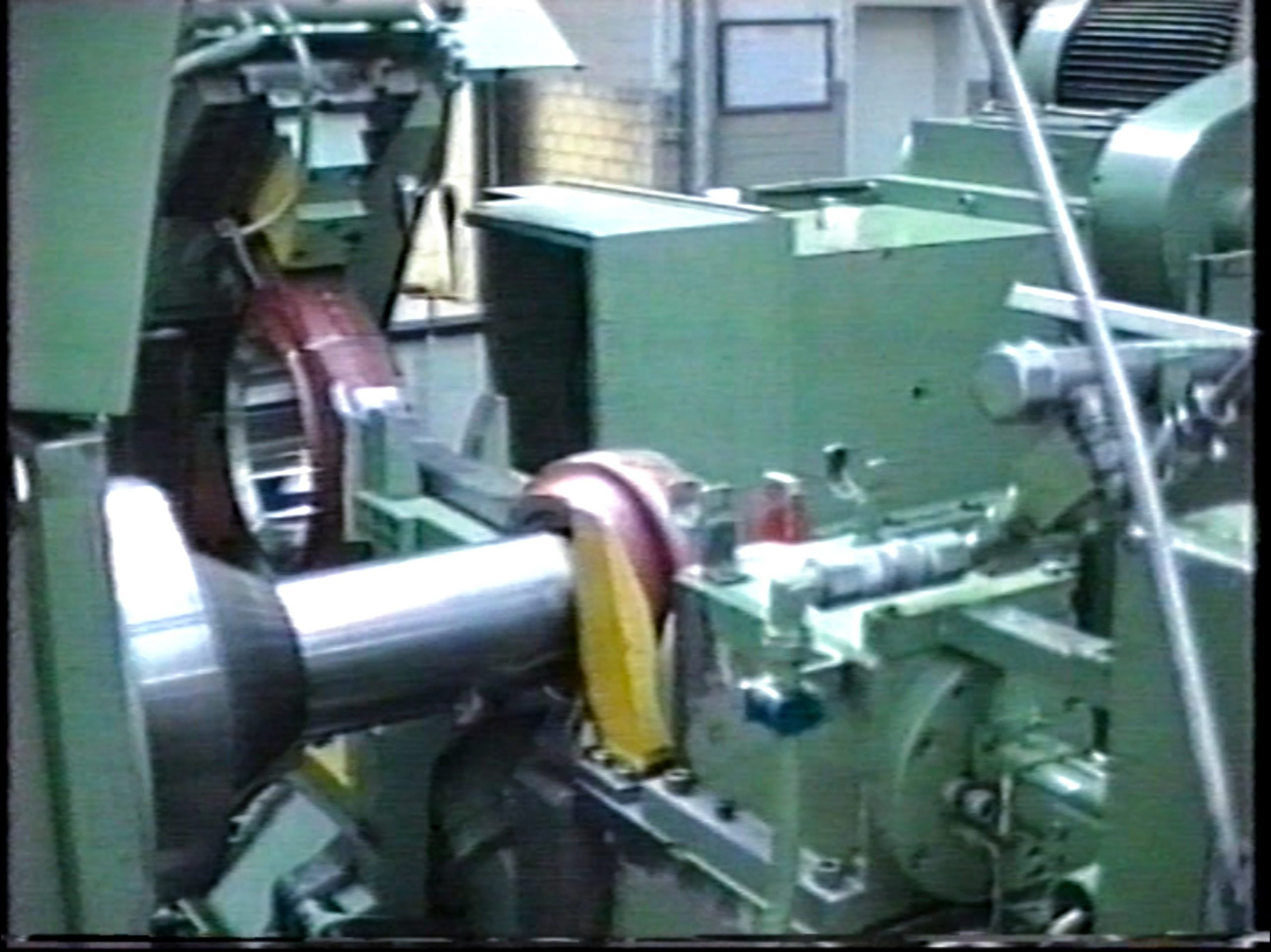

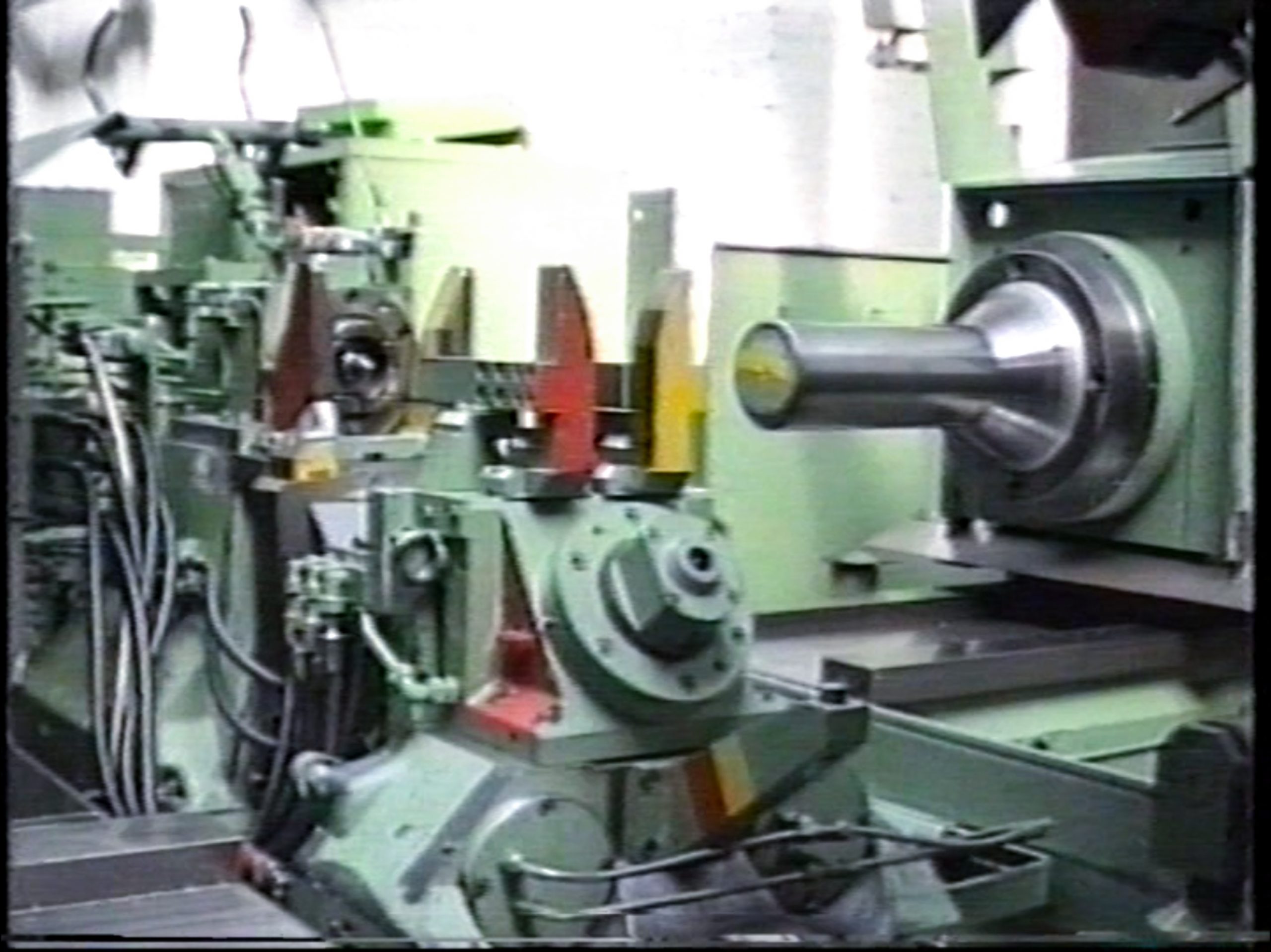

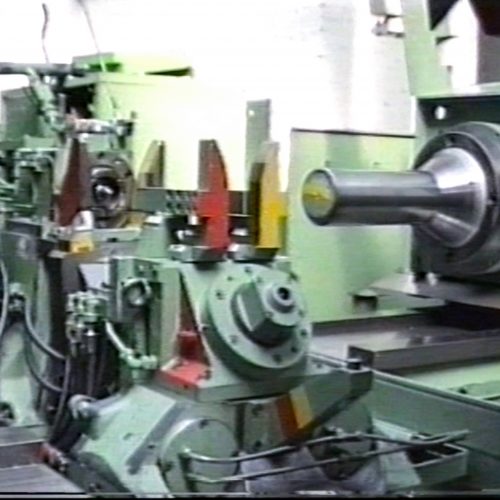

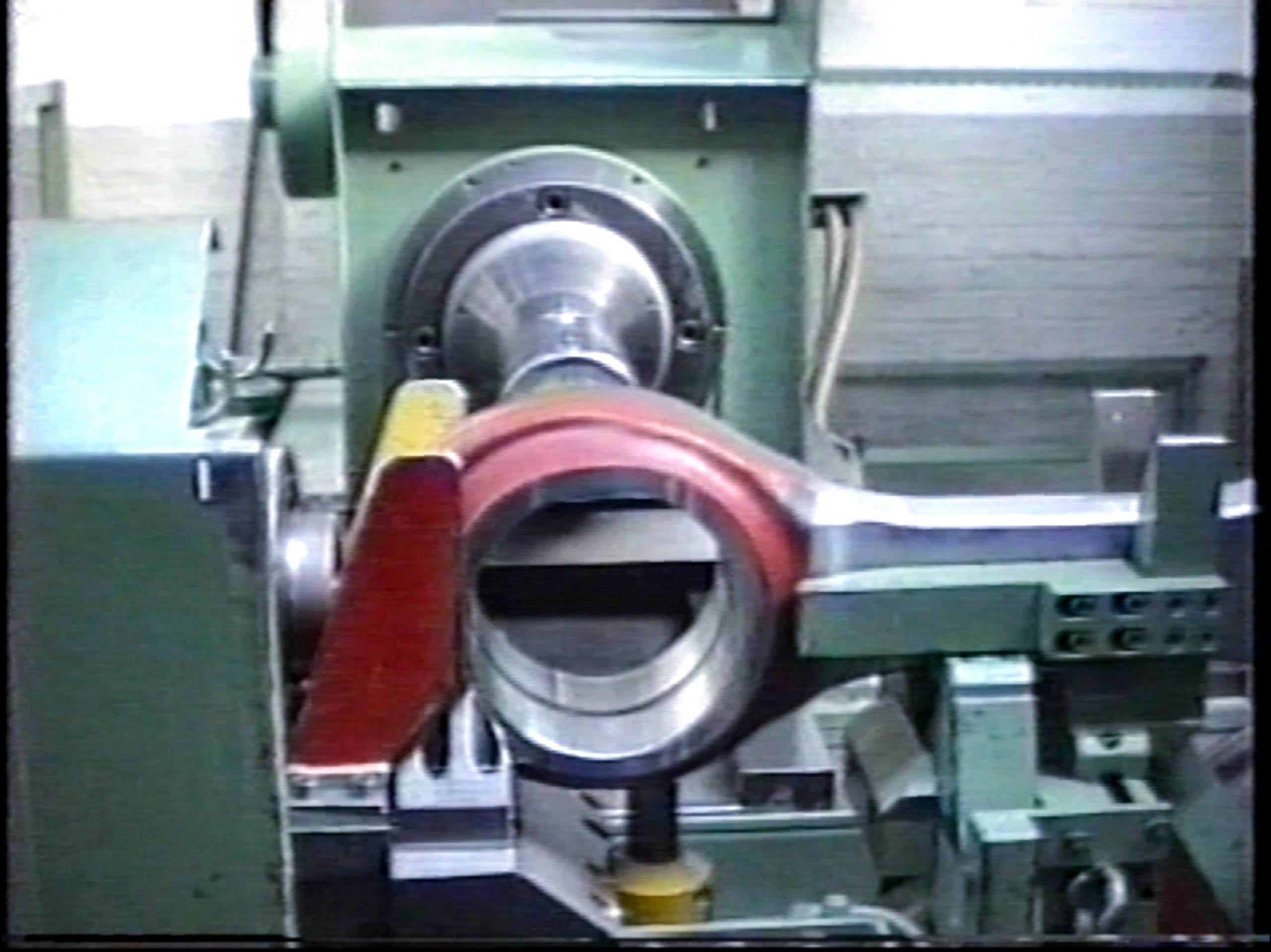

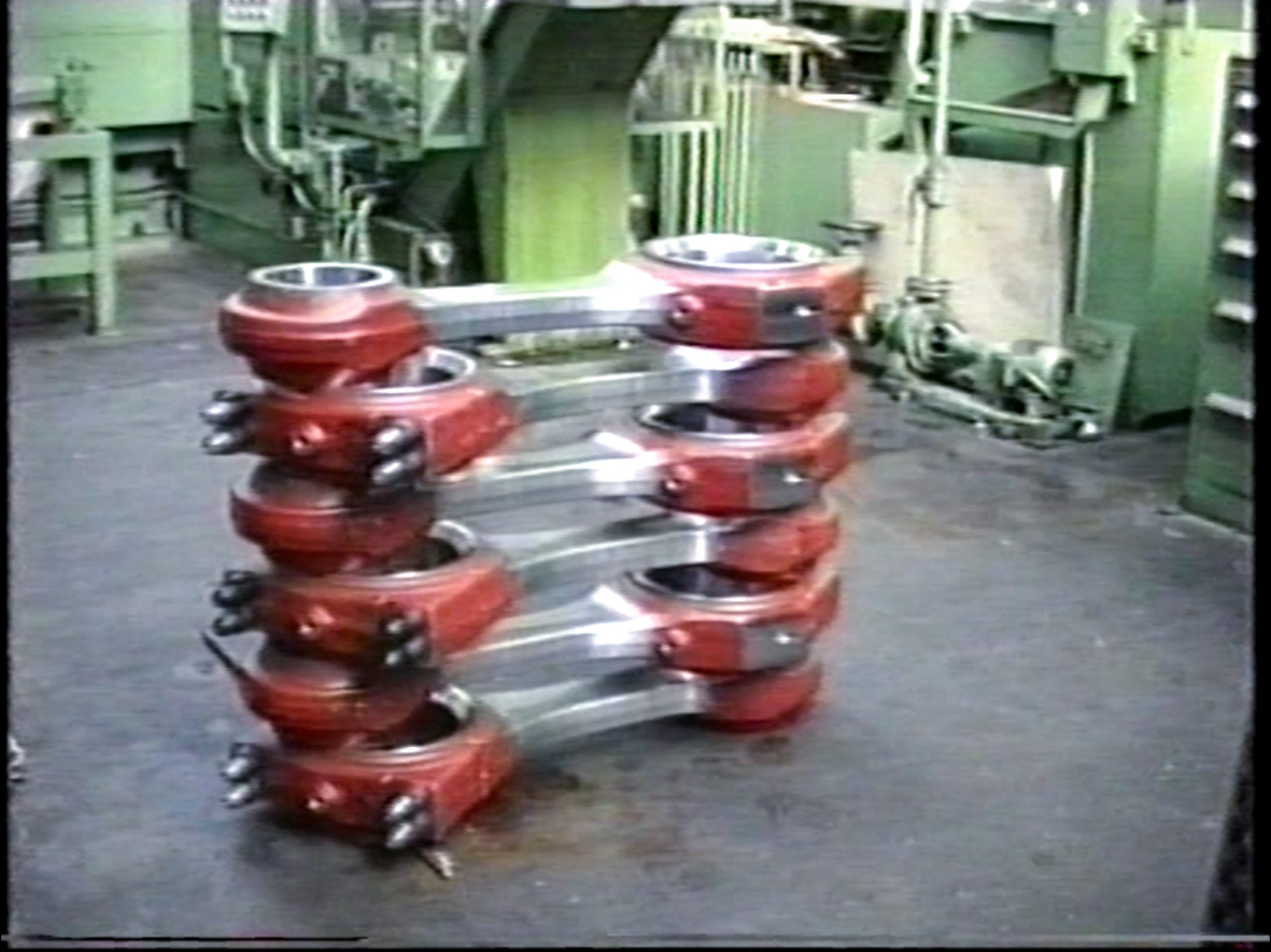

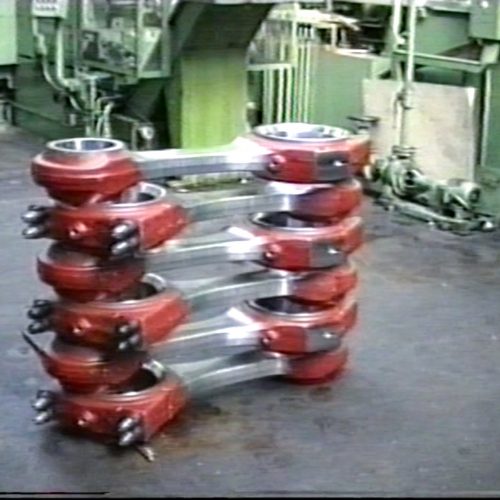

ALFING-Sondermaschine zum Feinspindeln von Pleuel Lagersitzen für Großmotoren. Die Maschine hat eine auf dem Mittelbett verschiebbare Spannvorrichtung. Die Bearbeitung erfolgt 2-Seitig. Station 01 D mit seitlich verschiebbarer Schlitteneinheit zum Verstellen des Stichmaßes. Die Maschine besitzt einen Spritzschutz für die Nassbearbeitung. Auf der Maschine wurden Pleuels der Type 540 und Type 528 gefertigt (Deutz Motoren bis 300 Liter Hubraum und 4000PS)

Bestehend aus:

– 1 Maschinenbett

– 2 Schlitteneinheiten 630 x 800

– 1 Schlitten- Maschineneinheit 630 x 630

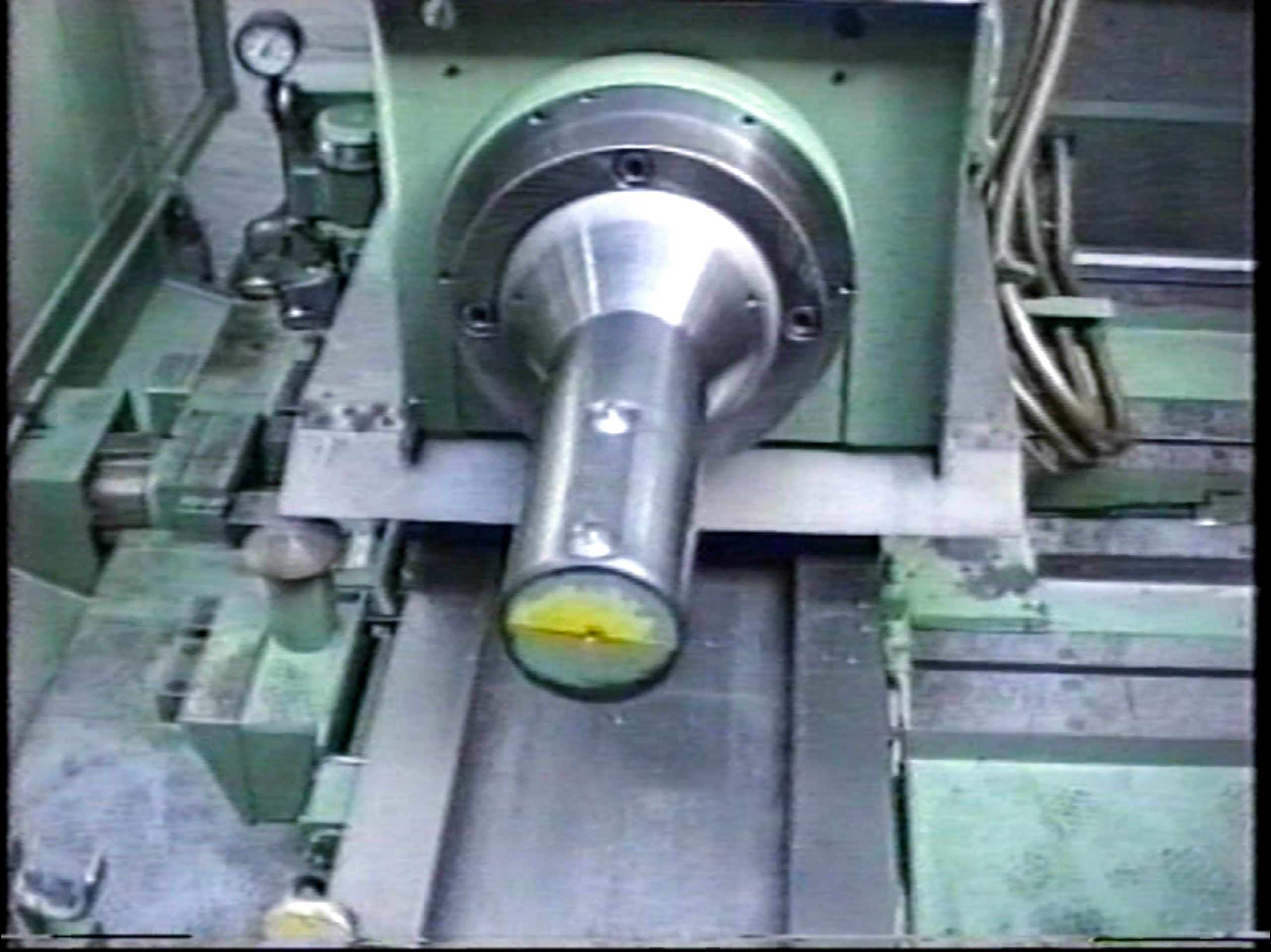

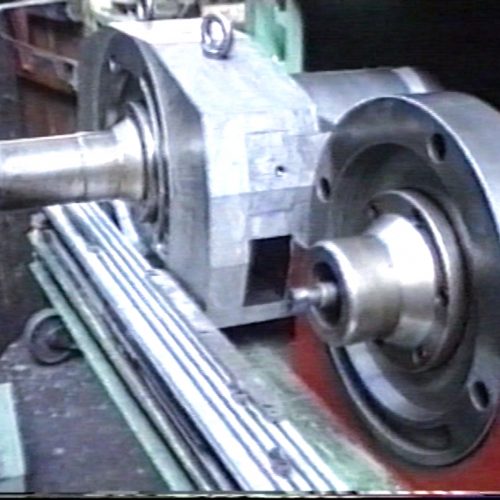

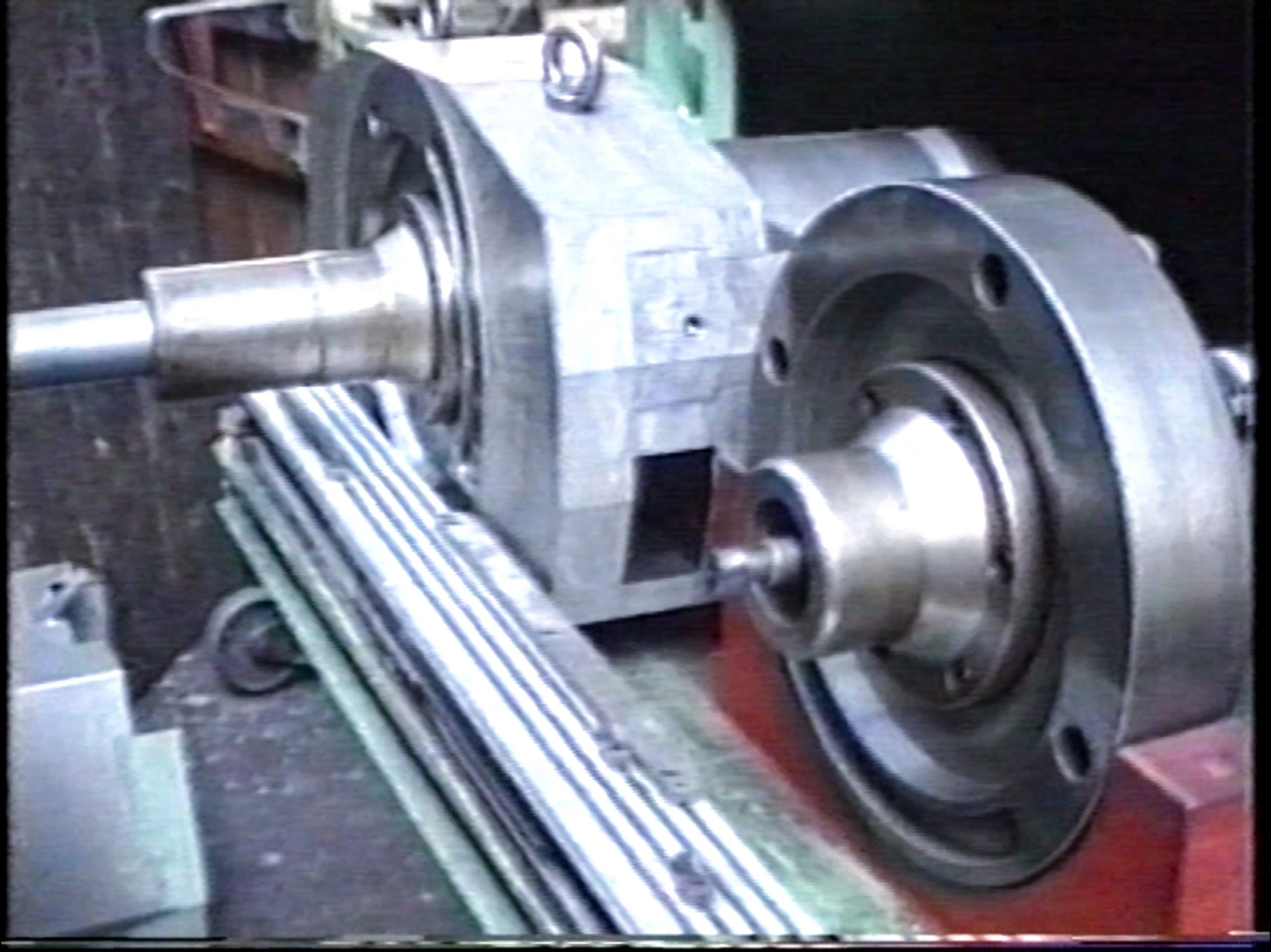

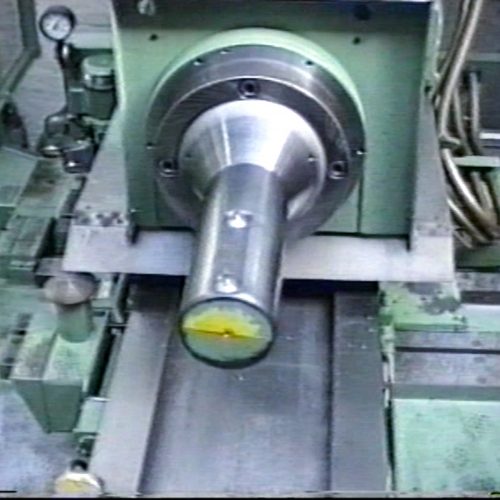

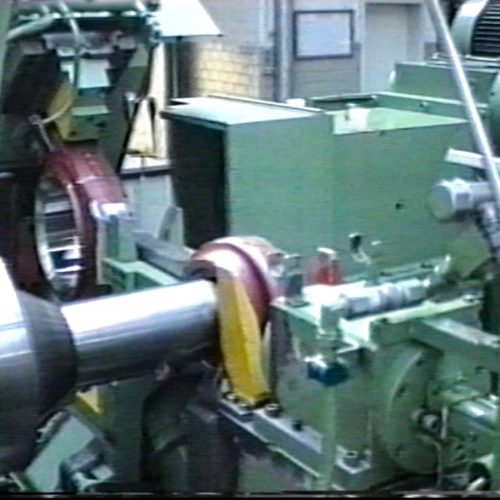

– 2 Spindelstöcke WS 200 x 250 x 6 und WS 220 x 250 x 8

– 2 Planzugeinrichtungen

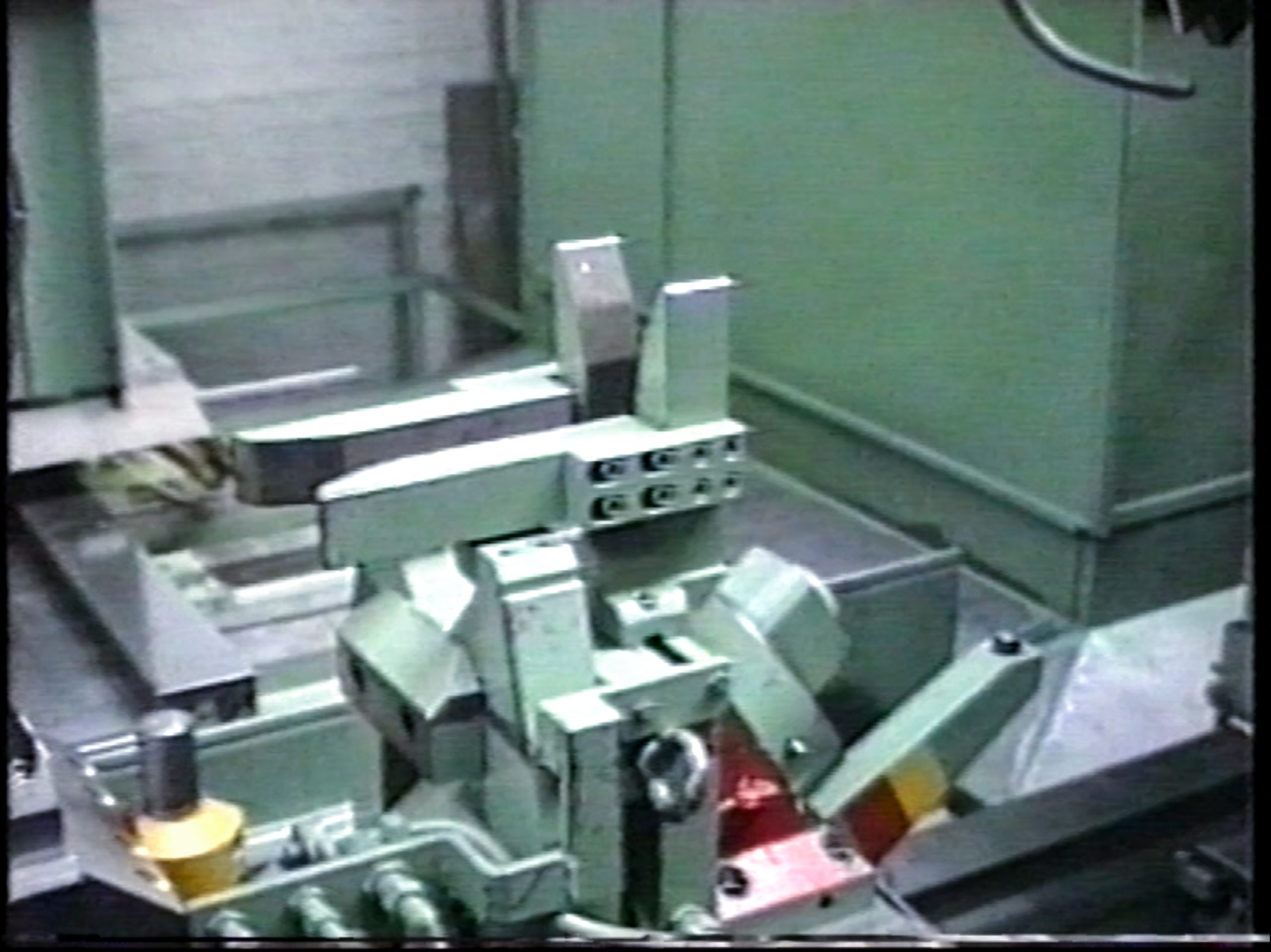

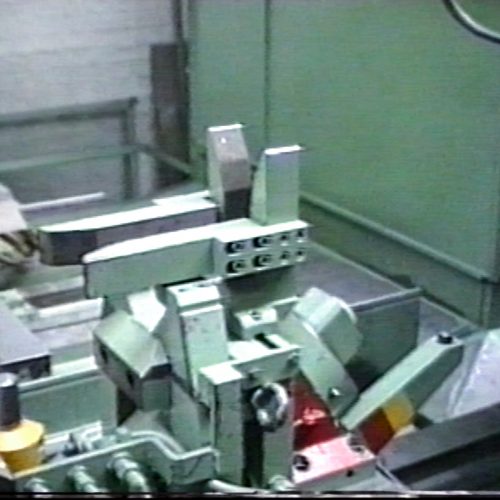

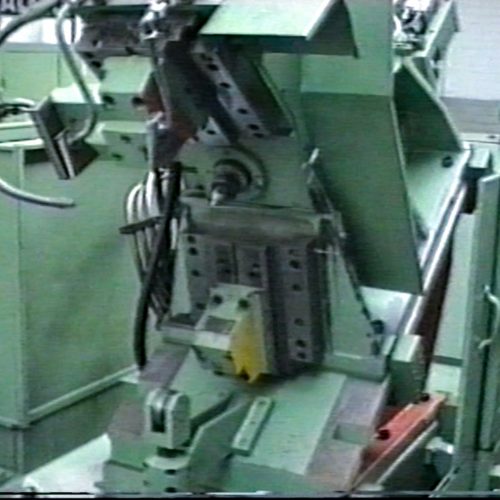

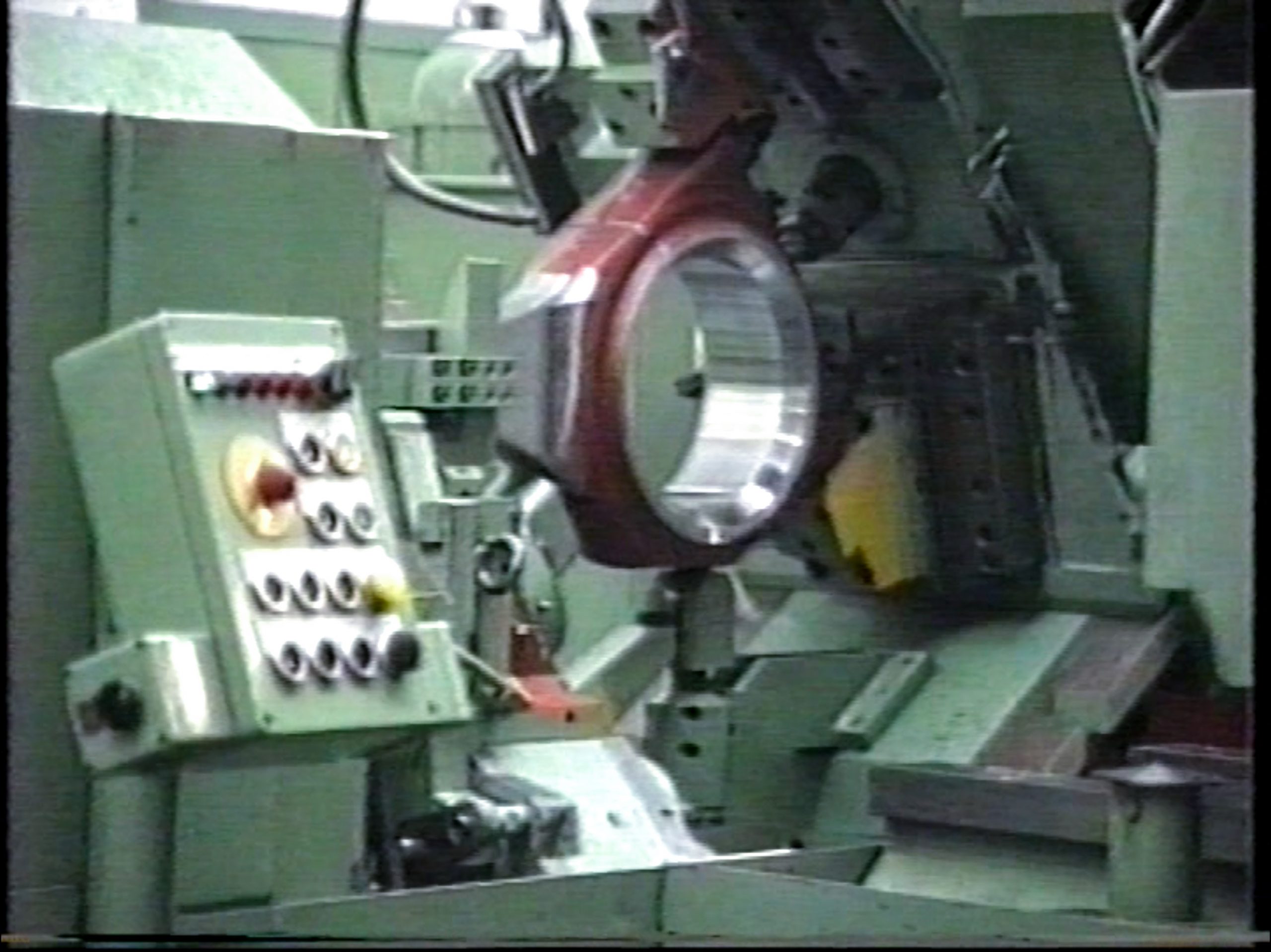

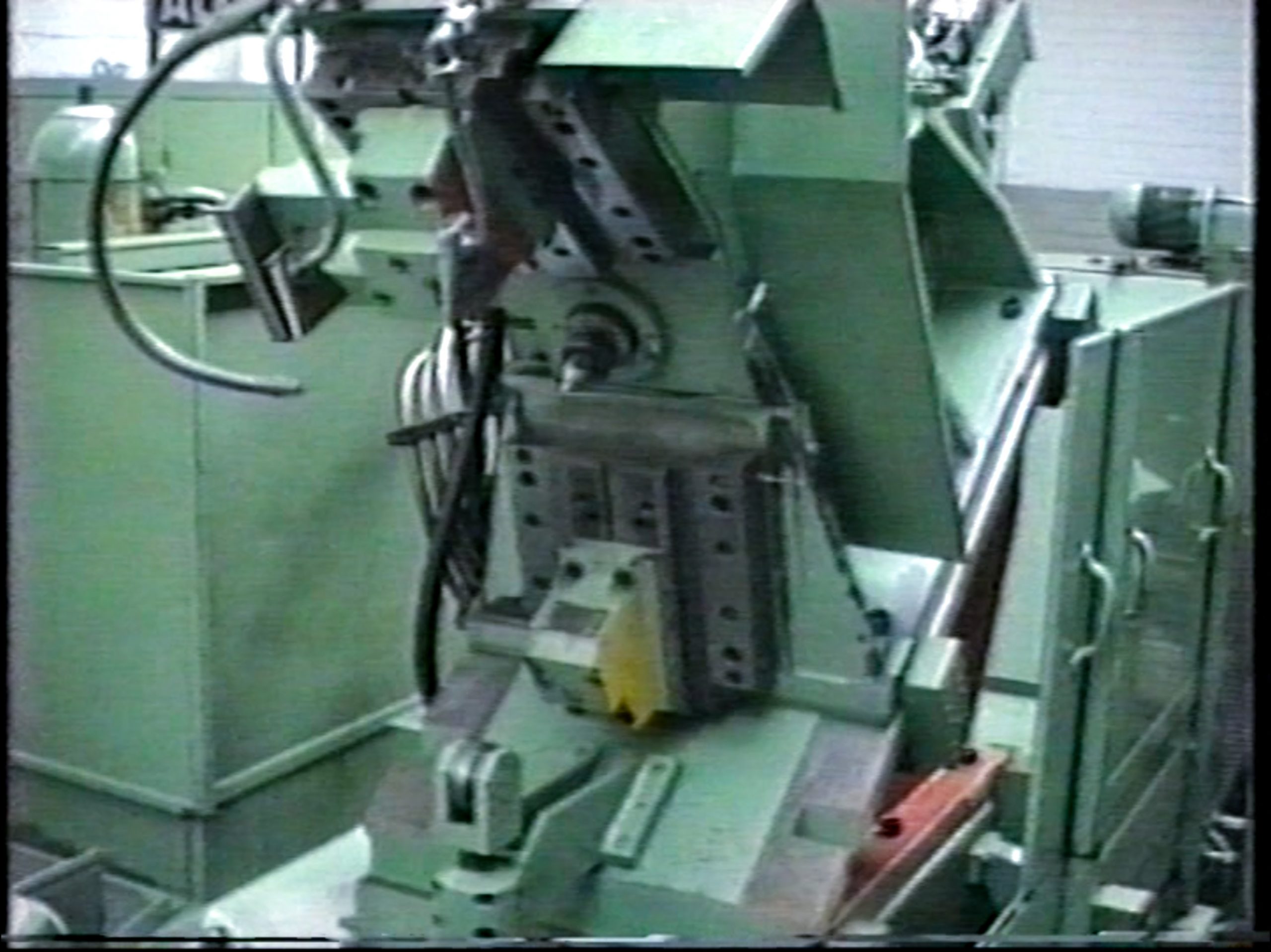

– Vorrichtung für Aufspannung BVM 540 und Aufspannung BAM 528

Zubehör:

– 6 Schaltschränke

– 1 Hydraulik Aggregat

– 1 Zentralschmieraggregat

Datenblatt:

Pleuel-Vorbohr und Plandrehmaschine Alfing (WKG 308)

Alfing connecting-rod pilot drilling and facing machine (WKG 308)
